测定除尘器的断面和数目
1 、 除尘系统圆形烟道

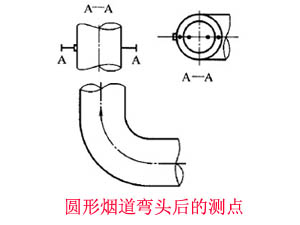

除尘系统将烟道分成适当数量的等面积同心环，各测点选在各环等面积中心线与呈垂直相交的两条直径线的交点上，其中一条直径线应在预期浓度变化_的平面内，如当测点在弯头后，该直径线应位于弯头所在的平面 A-A 内（见图）。
对符合要求的烟道，可只选预期浓度变化_的一条直径线上的测点。对直径小于 0.3m 、流速分布比较均匀、对称并符合要求的小烟道，可取烟道中心作为测点。
不同直径的圆形烟道的等面积环数、测量环数及测点数见表下表，原则上测点不_过 20 个。
圆形烟道分环及测点数的确定表
|
烟道直径 /m |
等面积环数 |
测量直径数 |
测点数 |
|
0.3 |
|
|
1 |
|
0.3-0.6 |
1-2 |
12 |
2-8 |
|
0.6-1.0 |
2-3 |
1-2 |
4-12 |
|
1.0-2.0 |
3-4 |
1-2 |
6-16 |
|
2.0-4.0 |
4-5 |
1-2 |
8-20 |
|
4.0-5.0 |
5 |
1-2 |
10-20 |
2 、除尘系统矩形或方形烟道
除尘系统将烟道断面分成适当数量的等面积小块，各块中心即为测点，小块的数量按下表的规定选取；原则上测点不_过 20 个。
矩（方）形烟道的分块和测点数
|
适用烟道面积 S / ㎡ |
断面各积分数 |
测定点数 |
划分的小格一边长度 m |
|
1 |
2 ×2 |
4 |
≤ 0.5 |
|
1-4 |
3 ×3 |
9 |
≤ 0.667 |
|
4-9 |
3 ×4 |
12 |
≤ 1 |
|
9-16 |
4 ×4 |
16 |
≤ 1 |
|
16-20 |
4 ×5 |
20 |
≤ 1 |
另外，在测定断面上的流动为非对称时，按非对称方向划分的小格一边之长应比按与此方向相垂直方向划分的小格一边之长小一些，相应地增加测定点数。
3 、除尘系统其他形状断面管道
按照前两项的标准，选择测定点。
在决定测定点时，还应调查粉尘堆积在管道内部的状况和团结在管壁上的状况。
在确定粉尘堆积状态达到稳定之后，决定含尘气体流道的几何形状，并按上述方法决定测定点。
