1、百叶窗式除尘器的计算
① 排气级数φ抽吸尘气量占总处理气量百分数，通常采用10%～20% 这样可以减轻磨损，提_率。
②拦灰栅阻力△P一般可采用100～200Pa。为防止尘粒在进气室沉积，△P值不应小于_小允许值，拦灰栅位于水平管道时取200Pa；拦灰栅位于垂直烟道时取100Pa。
③拦灰栅进气室的横截面积a按下式计算：
式中 α——进气室横截面积，m；
A——拦灰栅叶板长度，m；
B——进气口宽度，m；
Q——处理气量，m3/h；
t ——烟气温度，℃；
△P——拦灰栅烟气阻力，Pa。
拦灰栅的气体进口宽度 B 与叶板数量 n （指栏灰栅的一侧）之间，存在下列关系：
当φ＝10%时 B＝18n
当φ＝20%时 B＝19n
为了防止吸尘缝内进人大块灰渣引起堵塞或因而减小吸出的烟气量，以致降低除尘效果，应在拦灰栅前装设网格或采取其它措施来尽可能_除尘器正常工作。吸尘缝宽度 b 可按下列关系式求得：

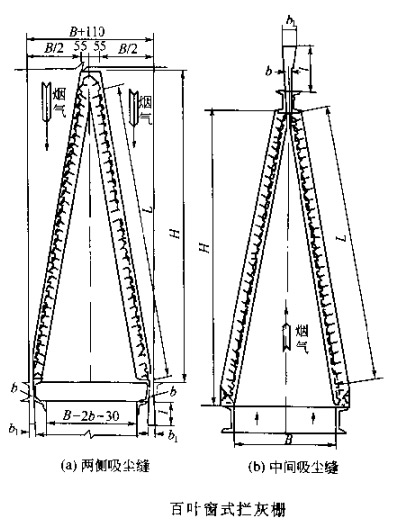

中间吸尘缝 [见图（a）]
φ＝10%时，b=0.05B
φ＝20%时，b=0.1B
两侧吸尘缝 [见图（b）]
φ＝10%时，b=0.025B
φ＝20%时，b=0.05
根据吸尘缝宽度在构造上和运行上的要求，拦灰栅允许的_少叶板数应限定为：
中间吸尘缝
φ＝10%时，nmin=12
φ＝20%时，nmin=11
两侧吸尘缝 [见图（b）]
φ＝10%时，nmin=44
φ＝20%时，nmin=22
对于所有型式的拦灰栅，其允许的叶板数_多为75。在此情况下，烟气进气口宽度 B＝1350 （1425）mm。对于大容量的除尘器，当计算所得的 B>1350 （1425）mm 时，_并列装置几个拦灰栅。
④ 装置在吸尘缝后的扩散器的出口截面的宽度b1，及其长度ι，可按下式确定
式中 b——吸尘缝的宽度，m；
k’ k“ ——系数，见表
| △P/Pa | 196 | 245 | 294 | 343 | 392 | 491 |
| k‘ | 1.364 | 1.524 | 1.670 | 1.804 | 1.928 | 2.156 |
| k” | 2.082 | 2.997 | 3.832 | 4.600 | 5.310 | 6.610 |
注：当 △P＝147 Pa时，不需要装设扩散器。
⑤ 将烟气从扩散器引至抽吸旋风子（抽吸除尘器） 的引进管道的截面积a1可按下式确定：
当φ＝10%时
当φ＝20%时
式中 a ’——接到一条引进管道的进气室的截面积，m2；对于中间吸尘缝a ‘＝a/m；对于两侧吸尘缝a ‘＝a/2m，其中，m为与一个吸尘缝相连的引进烟道的数目。
⑥ 从旋风子（抽吸除尘器） 到主管道的引出风道的截面积 a2为 a2≥2a1。
⑦旋风直径D。抽吸旋风子直径可由下列各式求得：
当φ＝10%时
当φ＝20%时
式中 △Pa 旋风子的计算阻力，一般为100～250Pa。
2、百叶窗式除尘器的设计和选用
① 百叶窗式除尘器的栏尘栅宜用 20mm×20mm 的方变圆截面形状的耐磨钢材制作。
② 在拦尘栅前管道弯头中间装置导流叶片，以使气体速度和含尘浓度在拦尘栅前的管道截面中?；ぞ?。
③ 旋风子通常应直接放在吸尘缝的附近。
④ 在设计时应考虑到旋风子不能用于积存捕集到的粉尘，而要将捕集到的粉尘连续地排出旋风子。应在原灰尘出处设置性能良好的卸灰装置。
⑤ 百叶窗式除尘器可安装在垂直、水平或倾斜的管道中。
⑥ 惯性除尘器的气流速度愈高，气流方向转变角度愈大，惯性除尘器用于净化密度和粒径较大的金属或矿物性粉尘具有较高除尘效率。对黏结性和纤维性粉尘，则因易堵塞而不宜采用。
