旋风器的类型有切流反转式、轴流反转式、直流式等。工厂通风除尘使用的主要是切流反转式旋风器。

2 旋风器结构

2 ． 1 单体基本结构

单体基本结构参见图 1 ，含尘气体通过进口起旋器产生旋转气流，粉尘在离心力作用下脱离气流和筒锥体边壁运动，到达壁附近的粉尘在气流的作用下进入收尘灰斗，去除了粉尘的气体汇向轴心区域由排气芯管排出。

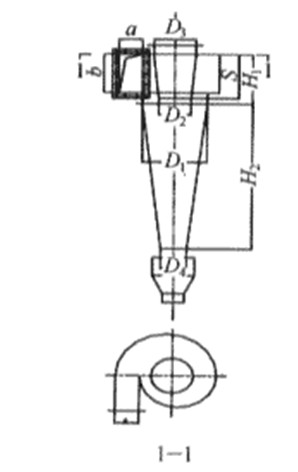

                                                                                                    图 1 旋风器结构示意图
2 ． 2 结构改进措施
　　旋风器在长期使用中，为了达到低阻_性能其结构不断进行改进，改进措施主要有：

（ 1 ）进气通道由切向进气改为回转通道进气，通过改变含尘气体的浓度分布、减少短路流排尘量。回转通道在 90° 左右时阻力较小。

（ 2 ）把传统的单进口改为多进口，有效地改进旋转流气流偏心，同时旋风器阻力显著下降。（ 3 ）在筒锥体上加排尘通道，防止到达壁面的粉尘二次返混。

（ 4 ）采用锥体下部装有二次分离装置（反射屏或中间小灰斗）防止收尘二次返混。

（ 5 ）排气芯管上部加装二次分离器，利用排气强旋转流进行微细粉尘的二次分离，对捕集短路粉尘_为有效。

（ 6 ）在筒锥体分离空间加装减阻件降阻，等。

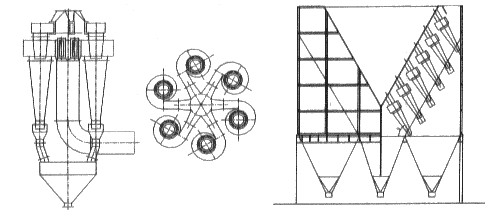

2 ． 3 组合技术
