脉冲袋式除尘器由框架、 箱体、 滤袋、 清灰装置和压缩空气装置、 差压装置和电控装置组成,脉冲袋式除尘器与其他袋式除尘器的主要区别是清灰装置。
1.框架
脉冲袋式除尘器的框架由梁、 柱、 斜撑等组成, 框架设计的要点在于要有足够的强度和刚度支撑箱体、 灰重及维护检修时的活动荷裁, 并防范遇到特殊情况如地震、 风雪等灾害不至损坏 。
2.箱体
脉冲袋式除尘器的箱体分为滤袋室和清净室两大部分, 两室由花板隔开 。 在箱体设计中主要是确定壁板和花板, 壁板设计要进行详细的结构计算, 花板设计除了参考同类产品外基本是凭设计者的经验。
3.脉冲除尘器的清灰装置运行原理
脉冲袋式除尘器的清灰装置由脉冲阀、 喷吹管、 贮气包、 诱导器和控制仪几部分组成.
脉冲袋式除尘器清灰装置工作原理： 脉冲调一端接压结空气包, 另一端接喷吹管、 脉冲阀背压室接控制阀, 脉冲控制仪控制着控制阀及脉冲阀开启, 当控制仪无信号输出时, 控制阀的排气口被关闭, 脉冲阀喷口处关闭状态; 当控制仪发出信号时控制排气口被打开, 脉冲阀背压室外的气体泄掉,压力降低, 膜片两面产生差压, 膜片因压差作用而产生移位, 脉冲阀喷吹打开, 此时压缩空气从气包通过脉冲阀经喷吹管小孔喷出 （从喷吹管喷出的气体为一次风）. 当高速气流通过文氏管诱导。
4.压缩空气装置
压缩空气管路系统包括空气处理设备（即气源三联体:油雾器、过滤器、减压阀）.电磁控制阀、汽缸（控制提升阀用）等.
（1）空气处理设备（气源三联体） 这是为保护脉冲阀、电磁阀、汽缸而设置的对压缩空气进行清洁、过滤的装置, 用以除去压缩空气中的油、 水及杂质.
（2） 电磁阀 电磁阀在压缩空气管路中是控制汽缸,
脉冲阀开启、关闭动作的重要部件.
（3）提升阀汽缸 袋室工作时,提升阀打开,净化后的烟气从气箱经此孔口进入出气口; 清灰时· 提升阀关闭· 切断袋室烟气与出气口的通路, 袋室进入清灰状态。 清灰结束, 提升阀重新打开, 袋室重新进入过滤状态。
5.布袋除尘器袋笼和滤袋起到怎样的作用

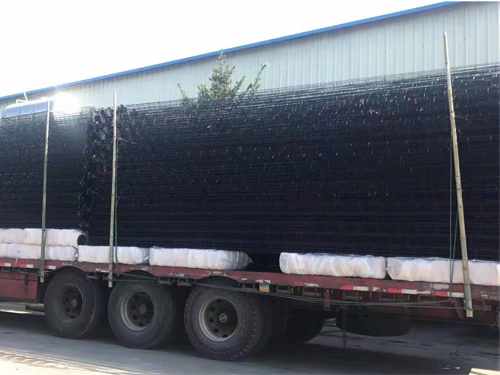

袋笼是袋式除尘器的重要部件之一。脉冲袋式除生器的袋笼,也称框架、骨架;内滤反吹凤袋 式除尘器设防瘪坏。 滤袋框架的作用是支撑滤袋, 使之在过滤及清灰状态下张紧并保持形状,尽量减少受折损伤。脉冲袋式除尘器袋笼的纵向根数,因滤袋直径及材质的相异而有不同的要求。滤袋在除尘器中具有核心作用 。 脉冲袋式除尘器渡袋直径125 ~ 180mm、 长度2~ 10m,材质有机纤维、化学纤维和无机纤维。根据使用条件不同寿命约1~5年。
6.差压装置有必要安装吗
袋式除尘器差压装置由取压口、管道和差压计组成。差压计多用 U形压力计、表型压力
计或差压变送器等。
